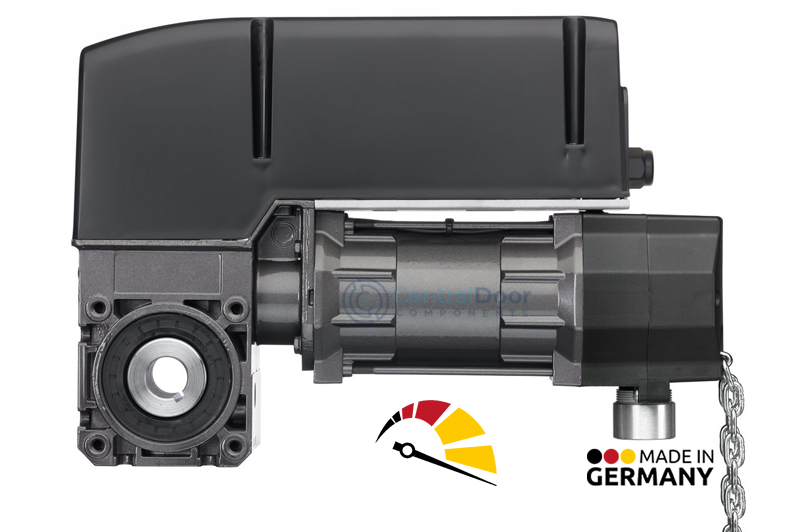

Marantec STA1-10-30 KE CS320 FU

Leírás



Marantec STA1-10-30 KE CS320 FU – ipari szekcionált kapu automatika

Műszaki adatok

• Nyomaték: 100 Nm (50 Hz frekvencián)
• Kihajtás fordulatszáma: 30 fordulat/perc (50 Hz frekvencián)
• Kihajtás maximális fordulatszáma: 52 fordulat/perc (87 Hz frekvencián)
• Nyomaték 87 Hz frekvencián: 70 Nm
• Tápfeszültség: 400 V, 3 fázis
• Vezérlés: CS 320 FU
• Ékpályás tengely átmérő: 25,4 mm
• Nyitási ciklus: 20 ciklus/óra
• Végálláskapcsoló: digitális
• Vészműködtetés: KE láncos kézi működtetés
• Biztonsági rendszer: optoszenzoros élvédelem
• Működési mód: automata üzemmód
• Maximális frekvencia: 87 Hz

Fő jellemzők

• Külső CS 320 FU vezérlés
• Frekvenciaváltós kapumozgatás
• Integrált optoszenzoros élvédelem
• Automata üzemmód
• Láncos vészműködtetés (KE)
• Nagy sebességű kapumozgatás
• Lágyindítás és lágymegállítás
• Kíméletes mechanikai működés
• Kompakt és keskeny házkialakítás
• Hengerelt csigatengely és bronz csigakerék
• Digitális végálláskapcsoló
• Abszolút jeladós pozícióérzékelés
• Plug-in csatlakozós kábelrendszer
• MS bus modulokkal bővíthető rendszer

Általános ismertető a Marantec STA családról

A Marantec STA 1 Series ipari kapuautomatika család optimális megoldást kínál rugókiegyensúlyozott szekcionált kapuk automatizálásához. A rendszer alapját egy kifejezetten ehhez az alkalmazási területhez fejlesztett hajtóműegység biztosítja, amely hengerelt csigatengellyel és bronz csigakerékkel készül a hosszú élettartam és a stabil működés érdekében.

A kompakt kialakítású automatika rendkívül kis helyigény mellett biztosít nagy teljesítményt. A keskeny házkialakítás és a csatlakozós kábelrendszer gyors és egyszerű telepítést tesz lehetővé ipari környezetben is.

A STA-1 sorozat alapértelmezett 25,4 mm ékpályás tengellyel készül, de igény esetén speciális kivitelben is elérhető, például 30 mm, 31,75 mm vagy 35 mm tengelyátmérővel. A rendszer digitális végálláskapcsolóval és abszolút jeladós pozícióérzékeléssel működik a pontos kapumozgatás érdekében.

Alkalmazási terület

• Rugókiegyensúlyozott szekcionált ipari kapuk automatizálása
• Ipari és intenzív használatú környezet
• Gyors működésű ipari kapurendszerek
• Kompakt tengelyvégi automatika rendszerek
• Nagy üzembiztonságot igénylő alkalmazások
• Max. nyitási ciklus: 20 vagy 30 ciklus/óra (HD kivitel)

Fő jellemzők

• Kompakt és keskeny házkialakítás
• Hengerelt csigatengely és bronz csigakerék
• Digitális végálláskapcsoló
• Abszolút jeladós pozícióérzékelés
• Plug-in csatlakozós kábelrendszer
• CS 320 vezérléssel kompatibilis
• MS bus modulokkal bővíthető rendszer
• KE, E vagy E/KE vészműködtetési kivitelek

Műszaki adatok

• Ékpályás tengely átmérő: 25,4 mm
• Opcionális tengelyméretek: 30 mm / 31,75 mm / 35 mm
• Tápfeszültség: 400 V, 3 fázis vagy 230 V, 1 fázis
• Vezérlés: CS 320
• Nyitási ciklus: 20 vagy 30 ciklus/óra
• Végálláskapcsoló: digitális
• Vészműködtetés: KE / E / E-KE

A Marantec STA1-10-30 KE CS320 FU ideális választás olyan ipari alkalmazásokhoz, ahol fontos a gyors kapumozgatás, a megbízható működés és a stabil, fejlett vezérlés. A rendszer gyárilag optoszenzoros élvédelemmel szerelt, így automata üzemmódban működtethető, miközben magas szintű biztonságot biztosít a mindennapi használat során. A 30 fordulat/perc kimeneti sebesség 50 Hz frekvencián értendő, a beépített FU frekvenciaváltós technológiának köszönhetően azonban a rendszer akár 87 Hz frekvenciáig üzemeltethető, amely mellett a kapumozgatási sebesség elérheti az 52 fordulat/perc értéket. A frekvenciaváltó emellett lágyindítást, lágymegállást és egyenletesebb kapumozgatást biztosít, csökkentve a mechanikai alkatrészek terhelését.

Korábbi / kompatibilis termék típusok: MFZ STA1-10-30 KE CS300, CS310 FU
